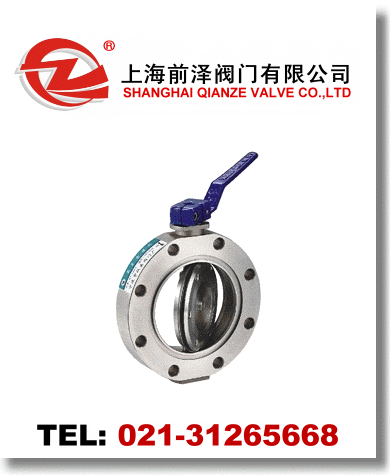

GI手動真空蝶閥是用來接通或切斷真空管路中的氣流。適用的工作介質為空氣和非腐蝕性氣體。

GI手動真空蝶閥主要技術性能

適用范圍：Applicability	105～1.3×10-4Pa
閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠)
氣源壓力：Mains Voltage	0.4～0.6MPa
安裝方向：Mounting Direction	任意

GI手動真空蝶閥主要零件材料

閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠

GI手動真空蝶閥外形及連接尺寸

Model 型號	DN	D	Do	D1	B	H	B1	L	n-φc
GI-40	40	85	70	44	22	162	90	104	4-φ7
GI-50	50	110	90	55	22	175	90	104	4-φ7
GI-65	65	125	105	70	26	198	102	140	4-φ9
GI-80	80	145	125	85	30	208	102	140	4-φ9
GI-100	100	170	145	105	30	220	102	140	4-φ12
GI-150	150	220	195	156	35	272	115	164	8-φ12
GI-200	200	275	250	208	40	330	205	190	8-φ12
GI-250	250	330	300	258	45	335	205	190	8-φ14
GI-300	300	380	350	308	55	426	152	247	8-φ14
GI-400	400	500	465	410	60	520	180	308	8-φ18
GI-500	500	600	565	510	80	643	220	378	12-φ18
GI-600	600	710	670	610	100	760	270	524	12-φ21
GI-800	800	920	815	815	130	962	320	648	20-φ21
GI-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19
