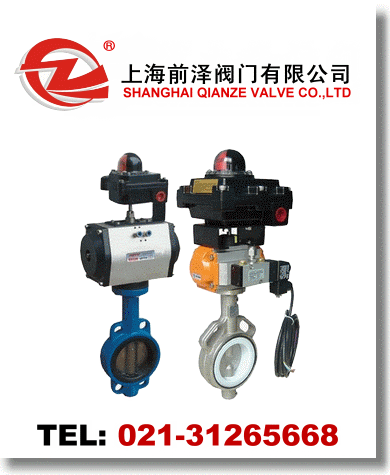

氣動軟密封蝶閥
· 聯系電話：021-31265668（直線）陳先生 黃先生· 圖文傳真：021-31265668· 聯系手機：13661441718 陳先生· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。2、操力矩小，操作方便，省力靈巧。3、可以任何位置安裝，維修方便。4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78結構長度:GB/T12221-1989壓力試驗:GB/T13927-1992;JB/T9092-1999
氣動軟密封蝶閥主要技術參數
公稱通徑
DN（mm）
50～800
公稱壓力
PN（MPa）
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
適用介質
空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱
材料
閥體
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板
鑄鋼、不銹鋼及特殊材料
密封圈
各種橡膠、聚四氟
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨O
氣動軟密封蝶閥密封材料選用和適用溫度
材料品種
氯丁橡膠
丁晴橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
天然橡膠
尼龍
英語簡稱
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型號代號
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
耐最低溫度
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
適用工作溫度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃
氣動軟密封蝶閥連接尺寸
公稱通徑(DN)
L
D1
D
z-φd
H
H0
A
B
50
43
125
165
4-18
63
315
180
65
46
145
185
70
330
80
160
200
8-18
83
390
245
72
100
52
220
105
431
56
210
250
115
455
150
240
285
8-22
137
626
355
93
60
295
340
164
720
350
68
395
12-22
206
800
550
300
78
400
445
230
860
600
460
505
16-22
248
883
102
515
565
16-26
289
972
450
114
615
20-26
320
1043
750
380
500
127
620
670
343
1098
154
725
780
20-30
413
1236
700
840
895
24-30
478
1431
190
950
1015
24-33
525
1488
