J744X液動排泥閥，主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。

J744X液動排泥閥工作原理及性能：

液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。

J744X液動排泥閥主要技術參數：
      1.閥門公稱壓力：1.0Mpa
    2.閥體密封壓力：1.1Mpa
    3. 液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液壓缸工作介質：清水、氣、油
    5.介質溫度：常溫
    注：如有特殊要求（訂貨時注明）

J744X液動排泥閥主要零部件材料：

J744X/J644X角式快開型密封皮碗	閥桿	閥板	缸蓋	液壓缸	閥體
耐磨丁腈橡膠	不銹鋼	HT200	HT200	HT200	HT200

J744X液動排泥閥主要外形尺寸：

公稱通徑|尺寸|型號	J744X-10、J644X-10						接管螺紋G	快開角式型閥桿材料
	H	L1	L2	D	D1	z-Φd
80	480	135	125	195	160	4-18	1/2＇	不銹鋼
100	500	145	125	215	180	4-18	1/2＇	不銹鋼
150	620	203	140	280	240	8-23	1/2＇	不銹鋼
200	735	225	185	335	295	8-23	1/2＇	不銹鋼
250	805	260	205	390	350	12-23	1/2＇	不銹鋼
300	940	280	245	440	400	12-23	3/4＇	不銹鋼
350	1100	305	270	500	460	16-23	1＇	不銹鋼
400	1200	304	310	565	215	16-25	1＇	不銹鋼

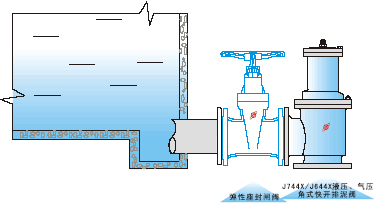

J744X液動排泥閥典型安裝圖：
