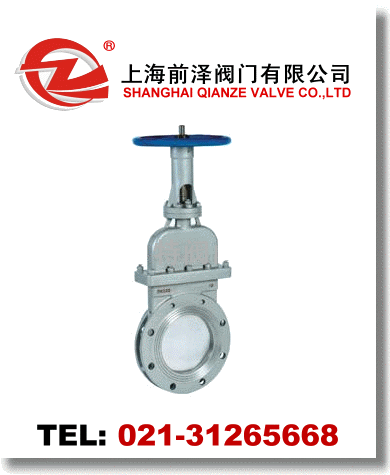

暗桿刀閘閥產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

暗桿刀閘閥主要性能規范： 公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質 1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤100℃ 紙漿、污水、煤漿、灰、渣水混和物

暗桿刀閘閥主要零部件材質： 體、蓋 閘閥 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金

暗桿刀閘閥主要外形及連接尺寸： MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100 330 4-M16 180 65 46 180 145 120 360 4-M16 180 80 46 195 160 135 390 4-M16 220   100 52 215 180 155 440 8-M16 220   125 56 245 210 185 510 8-M16 230   150 56 280 240 210 600 8-M20 280 200 60 335 295 265 700 8-M20 360 250 68 390 350 320 840 12-M20 360 300 78 440 400 368 960 12-M20 400 350 78 500 460 428 1110 16-M20 400 400 102 565 515 482 1250 16-M22 400 450 114 615 565 532 1380 20-M22 530 500 127 670 620 585 1530 20-M22 530 600 154 780 725 685 1800 20-M27 600 700 165 895 840 800 2150 24-M27 600 800 190 1010 950 898 2420 24-M30 680 900 203 1110 1050 1005 2680 28-M30 680 1000 216 1220 1160 1115 3100 28-M30 700 1200 254 1450 1380 1325 3450 32-M36 800 1.6 50 43 160 125 99 330 4-M16 180 65 46 185 145 120 360 4-M16 180 80 46 200 160 135 390 8-M16 220 100 52 220 180 155 440 8-M16 220 125 56 250 210 185 510 8-M16 230 150 56 285 240 210 600 8-M20 280 200 60 340 295 265 700 12-M20 360 250 68 405 355 310 840 12-M22 360 300 78 460 410 375 960 12-M22 400 350 78 520 470 435 1110 16-M22 400 400 102 580 525 485 1250 16-M27 400 450 114 640 585 545 1380 20-M27 530 500 127 715 650 609 1530 20-M30 530 600 154 840 770 720 1800 20-M36 600 700 165 910 840 788 2150 24-M36 600 800 190 1025 950 898 2420 24-M36 680 900 203 1125 1050 998 2680 28-M36 680 1000 216 1255 1170 1110 3100 28-M42 700 1200 254 1485 1390 1325 3450 32-M48 800
